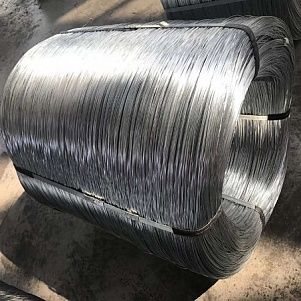

Проволока стальная луженая бандажная ГОСТ 9124 - 85

Проволока стальная луженая бандажная, ГОСТ 9124 - 85

Роторы или якори с функцией ротора, являющиеся важным узлом электрических машин, имеют пазовую обмотку. Для закрепления обмотки, и обеспечения противостояния центробежным силам, производят бандаж, удерживающий провода при вращении. Самым распространенным способом является бандажировка с применением специальной проволоки. Группа Компаний МеталлЭнергоХолдинг предоставляет экономически выгодною возможность – купить по цене производителя, проволоку стальную, луженую, бандажную, произведенную по техническим условиям ГОСТ 9124-85.

Виды проволоки

В зависимости от требований к индукции электрической машины или аппарата применяют проволоку:

·         относящуюся к магнитному классу – обозначение М, с диаметром сечения: от 1,0 до 3 мм, из углеродистых сталей: 70, 65, 60, 55, 50;

·         класса Н, немагнитную – размер диаметра: от 0,5 до 3,0 мм, из стального хромоникелемарганцовистого сплава 20Х12Н12Г6.

Приема-сдаточные мероприятия проволоки класса М включают испытания на max относительную магнитную проницаемость. Изделия класса Н не испытывают на этот показатель, так как его значение при напряженности поля в 79577,5 А/м не превышает 1,1. Немагнитные характеристики обеспечены химическим составом металла.

Проволока бандажная производится с луженой оловом поверхностью. Это обеспечивает защиту от коррозии и технологичность к пайке.

Параметры

Производимая проволока имеет нормируемые допуски по отклонениям от номинального размера диаметра.

Таблица 1. Основные параметры и справочная информация

Размеры диаметра сечения, мм

Допустимые отклонения размер, мм

Площадь сечения, мм²

Расчетная масса отрезка 1000 м проволоки, кг

0,5

±3

0,196

1,54

0,6

0,283

2,22

0,8

0,503

3,95

1

0,785

6,17

1,2

±4

1,13

8,87

1,5

1,77

13,80

1,6

2,01

15,80

2

±5

3,14

24,70

2,5

4,91

38,50

3

7,07

55,50

Проволоку производят в мотках, состоящих из одного отрезка. ГОСТ 9124 устанавливает минимально выпускаемую массу мотка: 3 кг для проволоки диаметром 0,5 и 0,6 мм, 5 кг для 0,8 и 1,0 мм, 10 кг – изделия 1,2 – 1,6 мм, 15 кг – 2 мм и более.

Требования к механическим свойствам

Бандаж накладывают с помощью специального оборудования. В зависимости от характеристик электрической машины создается натяжение бандажного укрепления, которое имеет расчетную величину. В зависимости от натяжения и создаваемых вращением напряжений подбирают проволоку с соответствующими механическими свойствами. Для определения способности проволоки к пластическим деформациям, ее испытывают на растяжение и разрыв с узлом, на перегибы, и скручивание.

Таблица 2. Значения механических свойств, подтверждаемых протоколом испытаний (не менее)

Диаметры изделий, мм

Показатель временного сопротивления разрыву, Н/мм²

Количество перегибов

Количество скручиваний образца длиной 200 мм, на 360°

Класс М

0,5; 0,6

1770

25

0,8

7

1

6

20

1,2

10

15

1,5

1670

7

12

1,6

11

10

2

8

8

2,5

10

5

3

1570

3

Класс Н

1

1470

4

2

1,2

5

1,5

4

1,6

6

2

4

2.5

1420

3

1370

2

Купить в компании МеталлЭнергоХолдинг проволоку бандажную, луженую качественным оловом, ГОСТ 9124-85 – можно мотками из отрезков согласованной длины. Компания реализует проволочные изделия для бандажа обмоток электрических машин, отвечающие международным стандартам качества, по невысоким ценам. К каждой партии прилагаются сертификаты соответствия, протоколы испытаний и результаты контроля химического состава. Получить ответы на вопросы о цене, способе оплаты и доставке можно, сделав звонок по номеру телефона компании, расположенного на нашем сайте. Удобный способ – заказать расчет стоимости в онлайн-форме. Принимаем заявки и согласуем условия договора купли-продажи по электронной почте.
