Хомуты
Хомуты для труб в ассортименте
Хомут — это соединительный элемент (скоба), обеспечивающий фиксацию или герметизацию трубы, патрубка, шланга гибких и жестких конструкций. Прост и надежен в применении, позволяет производить монтаж или ремонт изделия, оборудования, коммуникации с минимальными затратами. Используется в трубопроводах, технике, оборудовании на производстве и в быту.
Виды хомутов
Представленные хомуты соответствуют нормам ГОСТ 24140-80 и других стандартов. Хомут U-образный имеет вид U-образной скобы с метрической резьбой на обоих одинаковых концах. Фиксирует стальные трубы водяных и газовых трубопроводов к металлическим и строительным конструкциям. С его помощью крепят антенны.
Оцинкованная сталь имеет высокую прочность, стойкость к коррозии. Толщина цинкового слоя — 8—10 микрон.
Размеры U-образного хомута (скобы)
Диаметр трубы, мм | Ширина скобы, мм | Диаметр резьбы, мм | Длина скобы, мм |
---|---|---|---|
7 | 10 | 6 | 11,8 |
8 | 13 | 6 | 14,8 |
12 | 17 | 6 | 18,8 |
15 | 21 | 6 | 24,8 |
20 | 27 | 6 | 30,8 |
8 | 28,9 | ||
26 | 34 | 8 | 36,9 |
33 | 42 | 8 | 44,9 |
40 | 49 | 8 | 51,9 |
45 | 54 | 8 | 56,9 |
50 | 60 | 8 | 63,9 |
33 | 42 | 10 | 45,2 |
50 | 60 | 10 | 62,2 |
60 | 70 | 10 | 73,2 |
66 | 76 | 10 | 80,2 |
70 | 82 | 10 | 85,2 |
80 | 90 | 10 | 93,2 |
12 | 91,2 | ||
85 | 93 | 12 | 96,2 |
90 | 102 | 12 | 105,2 |
100 | 108 | 12 | 111,2 |
102 | 144 | 12 | 117,2 |
Хомут для врезки в водопроводную трубу предназначен для ответвления трубопровода. Изготовлен из нержавеющей стали. Трубу отвода вкручивают в резьбу, в то время как магистральную трубу обжимают с помощью болтов. Используют резиновые прокладки.
Габариты хомутов для врезки в водопроводную трубу
Диаметр резьбы отвода, мм | Диаметр магистрали, мм | Количество болтов, шт. |
---|---|---|
20 | 62 | 2 |
25 | 69 | 2 |
32 | 78 | 2 |
91 | 2 | |
40 | 84 | 2 |
50 | 87 | 2 |
63 | 100 | 4 |
75 | 120 | 4 |
90 | 137 | 4 |
110 | 155 | 4 |
125 | 168 | 4 |
140 | 189 | 6 |
160 | 213 | 6 |
180 | 265 | 6 |
200 | 265 | 6 |
225 | 280 | 6 |
250 | 313 | 6 |
280 | 385 | 6 |
315 | 385 | 6 |

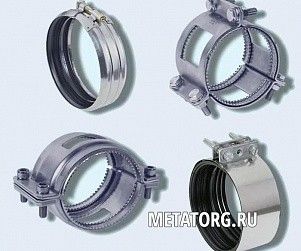

Хомут для канализационных труб используют для ремонта (предотвращения течи) металлического и пластикового трубопровода канализации, крепления к стене. Изготовленный из оцинкованной стали по ГОСТ 24137-80, он представлен диаметрами в 50 и 110 мм. В комплект входит резиновый уплотнитель, два зажимных болта.
Типовые габариты хомута для канализационных труб
Параметр | Значение | |
---|---|---|
Диаметр, мм | 50 | 100 |
Соответствие стандарту | ГОСТ 24137-80 |

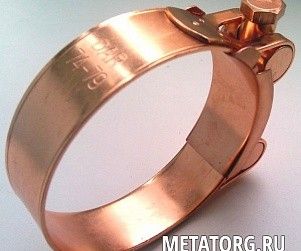

Хомут для медных труб представляет собой облегченную конструкцию из меди. Предназначается для крепления медного трубопровода к стене. В комплект входит два зажимных болта
Марки и диаметры хомутов для медных труб ГОСТ 17679-80
Параметр | Значение | |||
---|---|---|---|---|
Сплав | Л63; М3 | |||
Диаметр, мм | 10 | 12 | 15 | 18 |
28 | 35 | 42 | 54 |

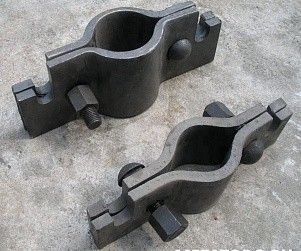

Хомут для обсадных труб используют для подъема и спуска обсадных труб, поддержания их на весу. В одной из частей традиционной конструкции есть квадратные отверстия для фиксации потая болта. Это позволяет зажимать или разжимать гайку с помощью одного ключа. В комплект входит два болта.
Размеры и конструкция хомута для обсадных труб
Параметр | Значение | |||
---|---|---|---|---|
Сталь | Ст45 | |||
Диаметр трубы, мм | 73 | 89 | 108 | 127 |
146 | 168 | 219 | 326 | |
Количество фиксаторов, шт. | 2 |

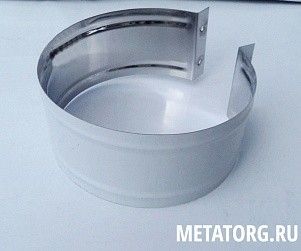

Хомут для печной трубы служит для соединения стальных труб дымоходов. На каждой из сторон есть по два отверстия для болтового соединения.
Типоразмеры хомутов для печной трубы (сталь 12Х18Н10Т)
Диаметр трубы, мм | Толщина металла, мм |
---|---|
100 | 0,5 |
110 | 0,5 |
115 | 0,5 |
120 | 0,5 |
130 | 0,5 |
150 | 0,5 |
180 | 0,5 |
200 | 0,5 |
250 | 0,5 |

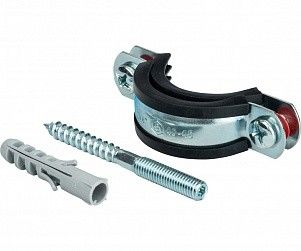

Хомут для труб со шпилькой предназначен для фиксации труб к стене или другой конструкции. В комплект входит резиновый уплотнитель, шпилька. В каталоге представлены исполнения марок 08пс и ВГ.
Размерные параметры хомута для труб со шпилькой
Диаметр трубы min, мм | Диаметр трубы max, мм | Ширина, мм |
---|---|---|
22 | 24 | 62,5 |
25 | 28 | 68,5 |
32 | 35 | 76 |
39 | 46 | 91,5 |
48 | 53 | 99 |
59 | 66 | 112 |
74 | 80 | 134 |
87 | 94 | 146,5 |
107 | 115 | 173 |
135 | 143 | 199 |
162 | 170 | 227 |

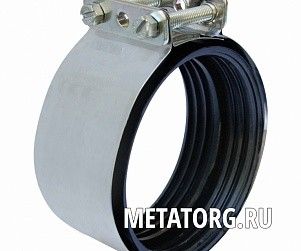

Хомут для чугунных труб изготавливают из углеродистой конструкционной стали, не склонной к отпускной способности. Используют для соединения безраструбного чугунного трубопровода. В комплект входит резиновый уплотнитель, два крепежных болта.
Размеры хомутов для чугунных труб
Параметр | Значения | ||||
---|---|---|---|---|---|
Диаметр трубы, мм | 14 | 16 | 18 | 25 | 28 |
32 | 38 | 45 | 57 | 76 | |
89 | 108 | 133 | 159 | 219 | |
273 | 325 | 377 | 426 | 530 | |
Сталь | Ст20 | ||||
Соответствие стандарту | ГОСТ 24140-80 |

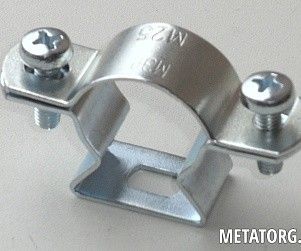

Хомут металлический для труб предназначен для крепления трубопровода к стене. Позволяет разместить и зафиксировать трубопровод в нужном положении в вертикальной и горизонтальной поверхности.
Размерные и конструктивные параметры хомута металлического для труб
Показатель | Значение |
Диаметр трубы, мм | 14—530 |
Сталь | Ст20 |
Соответствие стандарту | ГОСТ 24140-80 |

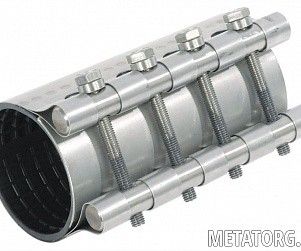

Хомут ремонтный для труб предназначен для предотвращения течи водопроводных трубопроводов. Большая длина конструкции позволяет плотно зафиксировать ремонтный манжет на месте течи.
Размеры хомутов ремонтных для труб
Параметр | Значение |
---|---|
Сталь | Ст20; 08Х18Н10 |
Длина, мм | 15 — 250 |
Диаметр трубы, мм | 40—150 |
Толщина металла, мм | 1,5—3 |
Хомут с дюбелем для труб предназначен для фиксации трубопровода к стене. В комплект входит уплотнитель, шуруп с дюбелем.
Типоразмеры, марки хомута с дюбелем для труб
Параметр | Значение |
---|---|
Марка | 08пс; ВГ |
Диаметр труб min, мм | 22—162 |
Диаметр труб min, мм | 24—170 |
Ширина, мм | 62,5—227 |

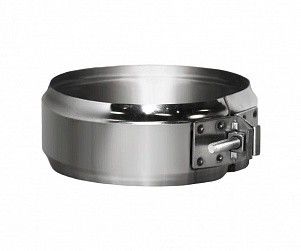

Хомут соединительный используют для соединения безраструбных стыков. Он выдерживает давление до 0,5 бар. Изготовлен из хромванадиевой стали и уплотнительной прокладки из этилен-пропиленового каучука.
Размеры хомутов соединительных
Диаметр трубы, мм | Диаметр обжимного кольца, мм | Длина болта, мм |
---|---|---|
40 | 60 | 40 |
50 | 70 | 40 |
70 | 90 | 40 |
80 | 95 | 40 |
100 | 125 | 46 |
125 | 147 | 55 |
150 | 172 | 55 |
200 | 227 | 70 |

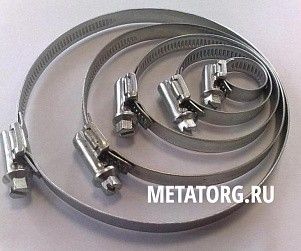

Хомут червячный оцинкованный предназначен для плотного обжатия рукавов в местах соединения с патрубками пневматических и гидравлических систем. Соответствует нормам ГОСТ 28191-89, выдерживает давление до 7 МПа при температуре окружающей среды от -60 до +120 °C.
Параметры хомута червячного оцинкованного
Параметр | Значение |
---|---|
Диаметр min, мм | 8—140 |
Диаметр max, мм | 12—160 |
Ширина, мм | 7—30 |
Где купить хомуты с доставкой и контролем качества
У нас можно купить хомуты любой конструкции, размеров, в стандартном исполнении и под заказ. Ассортимент соответствует заявленным характеристикам, нормам ГОСТа, ТУ, имеет сертификаты качества. Для оптовых покупателей, постоянных клиентов действует гибкая система скидок.
Поставляем крепеж оптом и в розницу (от одной пачки) через терминалы транспортных компаний во все регионы РФ. Подробности у менеджера — оформить заказ можно по телефону +7 (342) 205-83-78, почте ГК МеталлЭнергоХолдинг perm@metatorg.ru и онлайн.
